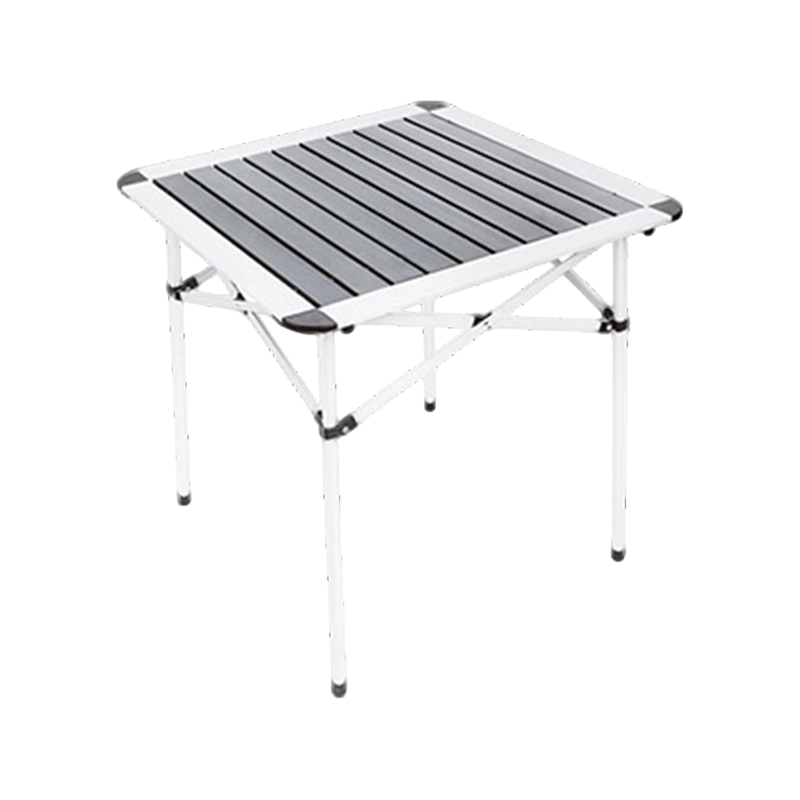

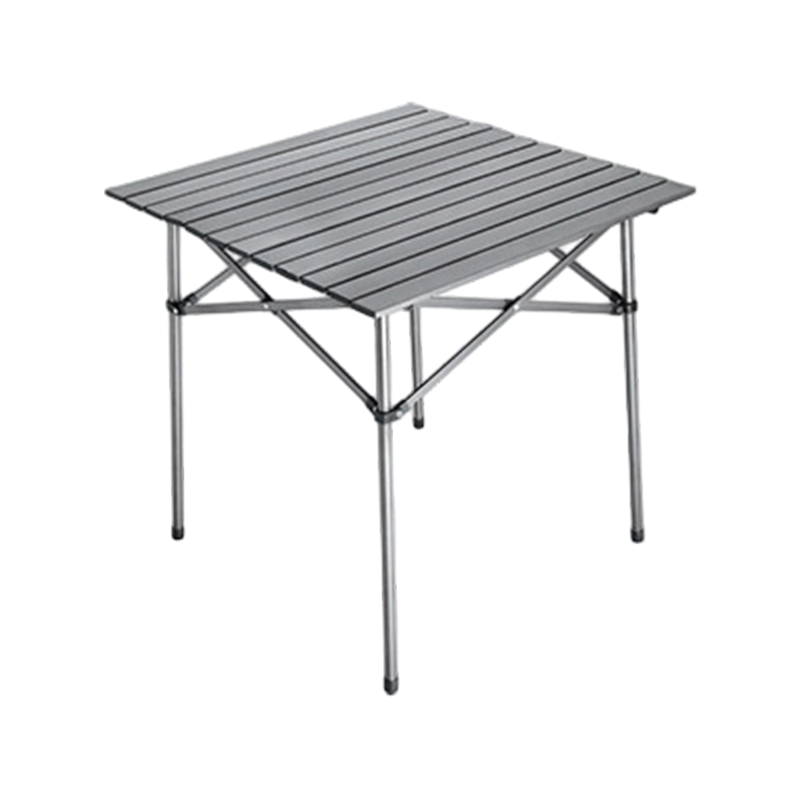

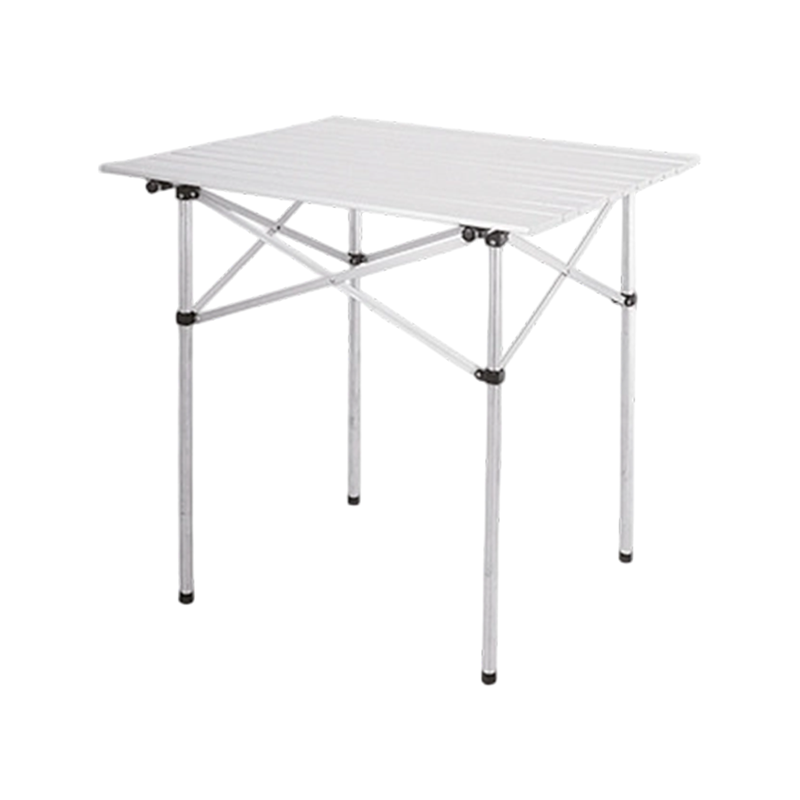

Utendørs sammenleggbart bord av aluminiumslegering, campingbord, eggrullbord

I utendørsmiljøer møter et sammenleggbart bord mer enn bare stklisk vekt fra kokekar og kjølere. Vindkast – spesielt på utsatte campingplasser, strender eller fjellrygger – kan generere dynamiske sidekrefter som får bordet til å svaie, vri seg eller til og med kollapse. Bordets motstog mot disse kreftene styres av to kritiske strukturelle egenskaper: sidestabilitet (motstog mot side-til-side rocking) og vridningsstivhet (motstog mot vridning om den vertikale aksen). Begge er direkte påvirket av rammegeometri (benvinkler, fotavtrykksform og høyde-til-bredde-forhold) og kryssende mønstre (X-avstivning, H-avstivning eller perimeteravstivning). Hos CragHaven Outdoor, en utendørs merkevare og grenseoverskridende produksjonspartner basert i Hangzhou, Kina, tror vi at utmerkede utendørsprodukter ikke er bygget på en haug med parametere, men på en dyp forståelse av miljøet, bruksmønstre og tidens tann. Denne artikkelen presenterer en konstruksjonsteknisk analyse av hvordan disse designvariablene påvirker vindmotstanden, støttet av empiriske vindtunnel- og felttestdata fra vårt FoU-laboratorium.

1. Fysikken til vindbelastning på sammenleggbare utendørsbord

Vind gjelder begge deler dragkrefter (horisontalt trykk mot bordplate og ramme) og løfte krefter (sug oppover, spesielt på store flate flater). For et typisk 70 × 70 cm kvadratisk sammenleggbart bord, genererer en vind på 40 km/t (≈ 11 m/s) et dynamisk trykk på ca. 75 Pa , som oversetter til en sidekraft på 37 N (≈ 3,8 kg) på bordplaten alene. Ved 60 km/t (≈ 16,7 m/s) stiger trykket til 170 Pa , med sidekrefter som overstiger 83 N (≈ 8,5 kg) – nok til å vippe eller vri et dårlig avstivet bord.

• Veltende øyeblikk – Vindkraften virker på bordplatens høyde (vanligvis 70–75 cm), og skaper et dreiemoment som prøver å svinge bordet rundt dets ytre fotavtrykk. Bordets motstand avhenger av dens benspredningsvinkel and fotavtrykksbredde .
• Torsjonsøyeblikk – Når vinden treffer et hjørne eller i en vinkel, skaper det en vridningskraft. Bord med rektangulære fotavtrykk opplever større torsjonsbelastninger enn firkantede på grunn av den lengre diagonale avstanden fra trykksenteret.
• Vindkast faktor – Vind fra den virkelige verden er ikke jevn; vindkast kan være 1,5–2,5 ganger gjennomsnittlig vindhastighet. Våre CragHaven Outdoor-tester bruker en vindkastsimuleringsprotokoll som påfører toppbelastninger 2,0× steady-state-trykket i 3-sekunders varighet.

2. Rammegeometri: fotavtrykksform, benvinkel og høyde-til-bredde-forhold

Den geometriske konfigurasjonen av bordets ramme bestemmer bunnstabiliteten. Nøkkelvariablene er vinkelen på benene (den ytre vinkelen på hvert ben fra vertikalen), sideforhold for fotavtrykk (bredde-til-dybde-forhold), og tyngdepunktets høyde .

• Beinspredningsvinkel (helning utover) – Ben som er vinklet utover øker den effektive fotavtrykksbredden på bakkenivå. Et bensprang av 10° fra vertikalen øker fotavtrykkets bredde med ca 25 % sammenlignet med vertikale ben, forbedrer sidestabiliteten ved 40–50 % i vindprøver. Vår CragHaven Outdoor-standard er 8–12° spredning , optimalisert for å balansere stabilitet med sammenfoldet pakkeevne. Massemarkedstabeller bruker ofte ≤ 5° spredning , som sparer materiale, men reduserer vindmotstanden betraktelig.
• Sideforhold for fotavtrykk – For et rektangulært bord vindsiden (siden som vender mot vinden) bør ideelt sett være den kortere dimensjonen for å redusere overflaten. Et bord med dimensjoner 70 × 50 cm (sideforhold 1,4:1) orientert med 50 cm-siden inn i vindopplevelsene 28 % mindre sidekraft enn et kvadratisk bord på 70 × 70 cm. Imidlertid avtar vridningsstivheten noe fordi den lengre dimensjonen (70 cm) skaper en lengre spakarm for vridningsmomenter.
• Høyde-til-bredde-forhold – Et lavere bord (f.eks. 50 cm høyde) har et lavere tyngdepunkt og kortere spakarm for vindvelting. Sammenlignet med et standard 70 cm høyde bord, viser et 50 cm bord 35 % mindre tippetendens under samme vindbelastning. Brukerkomfort (spesielt for bespisning eller matlaging) favoriserer imidlertid høyden på 70 cm. Våre CragHaven Outdoor-bord har to-trinns justerbare ben (50 cm og 70 cm) slik at brukere kan senke bordet i vindfulle forhold.

3. Kryssavstivende mønstre: Strukturell effektivitet i vindmotstand

Kryssavstivning er nettverket av stivere som forbinder bena med rammen, og hindrer bena i å slingre utover eller vri seg under belastning. Ulike skinnemønstre gir avveininger mellom stivhet, vekt og foldet volum.

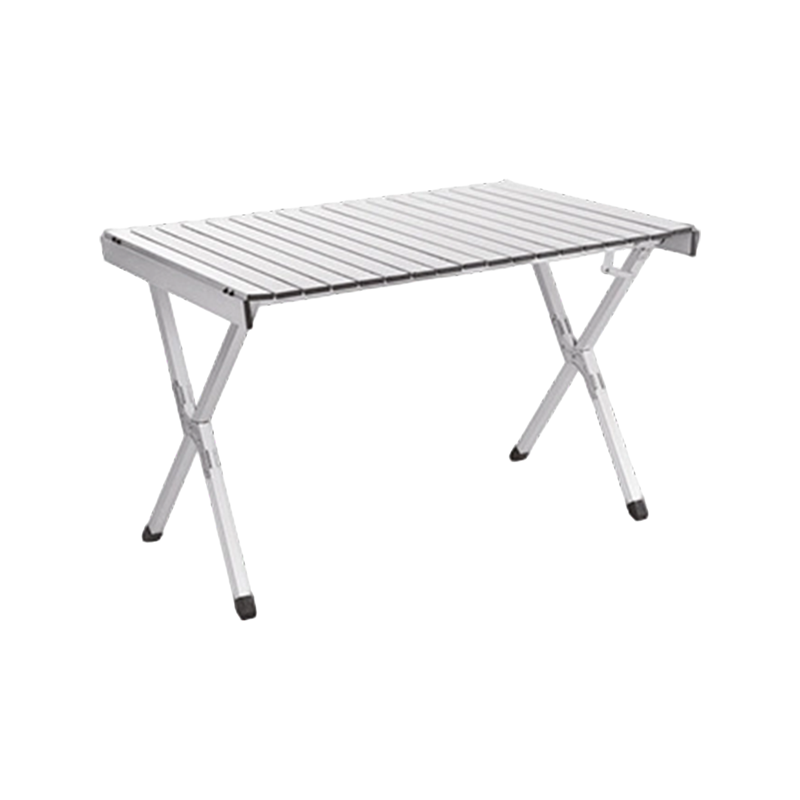

• X-avstivning (diagonalt kryss) – To diagonale stivere krysser mellom motsatte ben og skaper en truss struktur som er ekstremt effektiv til å motstå sidekrefter. I våre tester viste X-avstivet tabeller 65–75 % mindre sideavbøyning under 60 km/t vind sammenlignet med bord uten avstivning. X-seler øker imidlertid vekten med 15–20 % og kan forstyrre benfoldingsmekanismer.
• H-avstivning (horisontal perimeter) – En horisontal avstiver forbinder bena i midthøyde (≈ 30–40 cm fra bakken), og danner et stivt rektangel. Dette mønsteret gir moderat sidestabilitet (30–40 % forbedring i forhold til ingen avstivning), men er mindre effektiv mot torsjonsbelastninger fordi bena fortsatt kan vri seg i forhold til rammen. H-avstivning er lettere og enklere å brette, noe som gjør det vanlig i massemarkedsdesign.
• Kantsnor/reimavstivning – I stedet for stive metallstiver, bruker noen lette bord strammet stoff eller ledning rundt omkretsen på benet midt i høyden. Dette forhindrer bensprang, men tilbyr nesten ingen vridningsmotstand . I våre vindtester viste båndavstivede bord kun 10–15 % forbedring i sidestabilitet og 8–10° vri under 60 km/t vind – et ytelsesnivå vi anser som utrygt for utsatte steder.
• Kombinert X H avstivning (hel fagverk) – Vår CragHaven Outdoor premium "WindMaster"-ramme bruker både X-avstivning og H-avstivning i en hybrid konfigurasjon : X-stiver i lengderetningen og en H-stiver på toppen av benmonteringen. Dette oppnår 82 % reduksjon i sideavbøyning og begrenser torsjonsvri til < 2° under 70 km/t vind, mens du bare legger til 12 % vekt sammenlignet med en grunnleggende H-avstivet ramme.

4. Dynamisk vindtestprotokoll og parametermåling

Vår CragHaven Outdoor vindtesting bruker en bærbar vindtunnelrigg med en 2,0 m × 2,0 m testseksjon og en rekke laserforskyvningssensorer for å måle rammeavbøyning i sanntid. Tabeller testes ved vindhastigheter fra 20 km/t til 80 km/t , med både steady-state og vindkast. De viktigste målte parametrene er:

• Sideavbøyning (Δx) – Maksimal horisontal forskyvning i midten av bordplaten, målt i mm. Akseptabel grense for trygg servering/matlaging er < 15 mm .
• Vridningsvinkel (θ) – Vinkelrotasjon av bordplaten om den vertikale aksen, målt i grader. Akseptabel grense er < 3° .
• Vertikal forskyvning (Δy) – Heving eller nedsynkning av bordplaten på grunn av vindløftkrefter, målt i mm.
• Restitusjonstid – Tid (i sekunder) før bordet går tilbake til < 5 % av toppavbøyningen etter at et vindkast har avtatt.

5. Sammenlignende parametertabell: Rammegeometri og avstivningsytelse

Tabellen nedenfor oppsummerer testresultatene våre på tvers av fem rammekonfigurasjoner. Alle verdier er for et 70 × 70 cm bord i 70 cm høyde, testet ved 60 km/t jevn vind med 3 sekunders vindkast ved 80 km/t (2,0 × vindkastfaktor). Data er fra CragHaven Outdoors interne strukturelle laboratorium, verifisert av tredjeparts ingeniørkonsulenter.

6. Designing for Wind: The CragHaven Outdoor Engineering Philosophy

Hos CragHaven Outdoor, fra det første designkonseptet til gjentatt prøvetaking og testing, tar vi alltid utgangspunkt i faktiske bruksscenarier – og vind er et scenario som ofte undervurderes. Vår designprosess inkluderer:

• Computational Fluid Dynamics (CFD) modellering – Vi simulerer vindstrøm over bordplaten og rammen for å identifisere høytrykkssoner før vi bygger fysiske prototyper. Dette reduserer antall testiterasjoner med 40–50 % .
• Felttesting ved kyst- og fjellplasser – Testteamet vårt distribuerer prototypebord på beliggenhet ved stranden (med saltspray og jevn pålandsvind) og alpine rygger (med turbulente, vindkastende forhold), registrerer virkelige avbøyningsdata med triaksiale akselerometre .
• Forsterket fugedesign – Selv den beste avstivningen svikter hvis leddene er svake. Vi bruker doble rull smykkede rørender and dreiestifter i rustfritt stål ved alle rammekryss, for å sikre at avstivningssystemet overfører belastninger til bakken uten energitap fra leddspill. Vår felles artikulasjonstoleranse holdes til ± 0,15 mm , sammenlignet med bransjegjennomsnittet på ± 0,5 mm.

Vi er avhengige av Kinas modne og effektive produksjonssystem for å forvandle disse designhensiktene til stabile, replikerbare og skalerbare produkter, og sikrer at hvert bord som forlater vårt Hangzhou-anlegg presterer konsekvent under vindfulle forhold – enten det er på en luftig campingplass ved sjøen eller en vindkastig basecamp i fjellet.

FAQ – Ofte stilte spørsmål

Q1: Er sidestabilitet viktigere enn torsjonsstivhet for vindmotstand, eller er de like kritiske?

Begge er viktige, men de beskytter mot forskjellige feilmoduser. Sidestabilitet forhindrer at bordet glir sidelengs eller velter helt – dette er den primære feilmodusen i rett vind. Vridningsstivhet hindrer bordplaten i å vri seg i forhold til bena, noe som kan føre til at kokekar glir av eller at bordet utvikler en vingling som forverres med ytterligere vindkast. I våre CragHaven Outdoor-tester har vi observert at et bord med høy sidestabilitet, men lav torsjonsstivhet (f.eks. H-avstivet med bred spredning) fortsatt kan feile ved å progressiv vridning – Hvert vindkast gir en liten vri, og over tid blir bordplaten feiljustert, noe som skaper ustabilitet. Vi anbefaler derfor å prioritere begge deler ved å velge et bord med diagonal X-avstivning eller et hybridsystem som vår WindMaster, som leverer balansert ytelse. Du kan utforske hele utvalget vårt av vindtestede bord på vår sammenleggbare bord produktside .

Q2: Kan jeg forbedre vindmotstanden til mitt eksisterende sammenleggbare bord ved å modifisere det, eller må jeg kjøpe et nytt bord designet for vind?

Noen enkle modifikasjoner kan hjelpe. Senke bordhøyden (hvis bordet ditt har justerbare ben) er den mest effektive oppgraderingen—en 20 cm reduksjon i høyden reduserer vindens veltmoment med ca. 30 % . Du kan også legge vekt på bena ved å henge ryggsekken eller steinene fra en sentral stropp, noe som øker det stabiliserende momentet. Dette er imidlertid plasterløsninger. Et bords rammegeometri og avstivning er integrert i strukturen; du kan ikke ettermontere X-bracing på et bord designet med perimeterstropper. Hos CragHaven Outdoor designer vi bordene våre fra grunnen av med vindmotstand som et kjernekrav. Våre WindMaster-bord inkluderer forhåndsborede ankerpunkter for grunnstak (for myke overflater) og sandsekkløkker for strandbruk, noe som gir deg ekstra muligheter for ekstreme forhold.

Q3: Hvilken vindhastighetsvurdering bør jeg se etter i et sammenleggbart utendørsbord, og hvordan definerer CragHaven Outdoor "vindbestandig"?

Vi anbefaler at alle seriøse utebord bør vedlikeholde sideavbøyning < 15 mm and torsjonsvridning < 3° at 60 km/t (med vindkast). Dette tilsvarer en Beaufort Force 7 (nær kuling) - en veldig sterk bris som vil påvirke de fleste aktiviteter på campingplassen. Våre CragHaven Outdoor-bord er testet til 80 km/t vindkast overlevelse uten permanent deformasjon, men vi anbefaler ikke å bruke dem til matlaging over 70 km/t. Vi publiserer en vindytelsesetikett på hvert bord, og viser dens rangerte steady-state og vindkastgrenser. Dette er en del av vår forpliktelse til åpenhet: vi tror at utmerkede utendørsprodukter ikke er bygget på en haug med parametere, men på en dyp forståelse av miljøet og utfordringene det gir. Testen av tid – og vind – er det som til slutt validerer designene våre.
